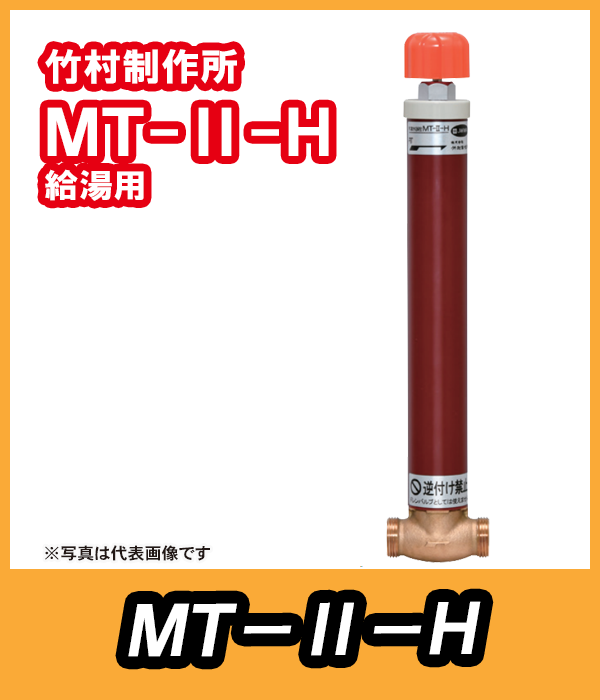

竹村製作所【MT-2-H-13080】給湯用水抜き栓
■ 商品仕様
| 製品名 | 不凍水抜栓 MT-２-H-13080 |
|---|---|
| 型番 | MT-2-H-13080 |
| メーカー | 竹村製作所 |
・給湯配管に使える低損失水頭タイプの水抜栓。アパート・マンション等の直結給水にも対応できます。
・当社従来品と比べて、大幅に排水スピードが速くなりました。
・弁構造は、耐久性に優れた板弁式です。
・弁部などの内部構造をすべて抜き出して点検修理ができます。また、MT-IIシリーズ13～25mm（MT-II、MT-II-P、MT-II-H、MT-II-D）の内筒管はすべて共通です。
・電動式水抜栓開閉装置の取り付けが可能です。
・遠隔開閉器、床用開閉器の取り付けが可能です。
不凍水抜栓の水抜きのしくみ
不凍水抜栓の水抜きのしくみ
水抜きハンドル(1)を閉め、蛇口（2）を開けると、立上り管（3）に空気が入り、水が下に落ちていきます。
凍結深度以下まで落ちた水は水抜栓（排水部）で排水（水抜き）されます（4）※1。
これにより、凍る可能性のある「凍結深度より上にある配管（立上り管）」に水がなくなるので、凍結を防ぐことができます。
※１ 水抜栓は、水抜きハンドルを操作すると、１次側の水を止水し、同時に２次側の水だけを排水（水抜き）するものです。万が一、漏水が起きた場合にも止水栓として利用できるので、とても便利に使えます。
※２ 吸気弁を設置しておくと、自動的に配管に空気が入るので、万が一蛇口を開け忘れた時にも安心です。
◎不凍水抜栓／操作方法
■水抜き操作（凍結防止）
1.水抜きハンドルを”水抜”方向（右回り）に止まるまで回します。
2.水栓金具（蛇口等）を開けます。（水が抜けます）
※シングルレバー混合栓の場合、レバーを中央位置にしてから開けてください。
空気を吸入しないと水は抜けません。
3.水抜きが終わったら、水栓金具を閉めます。
■通水操作
水栓金具（蛇口等）が閉じていることを確認する。
1.水抜きハンドルを”通水”方向（左回り）に止まるまで回します。
（通水状態になります）
※水栓金具（蛇口等）を操作してお使いください
