- キューブ型水抜きハンドルは、外筒と一体型形状です。
- 水抜きハンドルを90度回転操作するだけで凍結防止ができます。また、吸気機構付なので、水抜き操作時に万が一、蛇口を開け忘れても、水が抜けるので安心です。
- 弁部などの内部構造をすべて抜き出して点検・修理ができます。
- 蛇口は付いておりません
■ 商品説明
注意 蛇口はふくまれておりません
■ 商品仕様

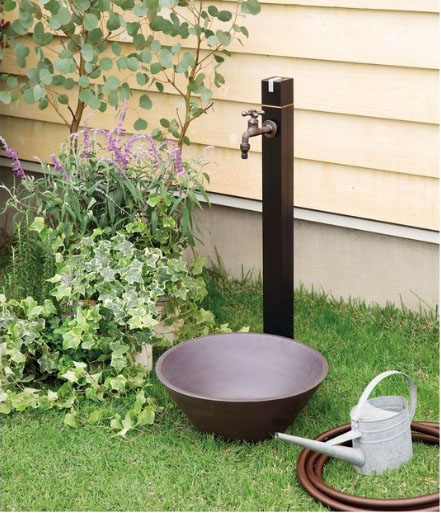

| 製品名 | D-Xキューブ３ カラーバージョン |
|---|---|
| 型番 | D-X3-2013 |
| メーカー | 【竹村製作所】 |
仕様
| 型式 | D-X3 |
|---|---|
| 吐水口径 | 13ｍｍ |
| 本体接続口径 | 20mm |
| 呼び長さ | 1.0、1.2、1.5ｍ |
| 主要材質 |
本体：CAC406(NPb処理) 立上り管：SUS304 外筒(ホワイト)：A6063S+焼付塗装 外筒(ﾌﾞﾗｯｸﾌﾞﾛﾝｽﾞ・ﾌﾛｽﾄﾌﾞﾗｯｸ)：A6063S |
| 配管接続 | テーパおねじ |
| 外筒カラー | ホワイト(WH)・ブラックブロンズ（BB）・フロストブラック（FB） |
| 使用流体 | 水道水 |
| 使用温度 | 60℃以下 |
| 使用水圧 | 0.75MPa {7.6kgf/cm²}以下 |
| 認証機関 | 日本水道協会品質認証センター |
| 適合性能 | 耐圧・浸出 |
| 認証登録番号 | C-12 |
不凍水栓柱の水抜きのしくみ
水抜きハンドルを閉め、蛇口を開けると、立上り管に空気が入り、水が下に落ちていきます。
凍結深度以下まで落ちた水は排水部で排水（水抜き）されます。
これにより、凍る可能性のある「凍結深度より上にある配管（立上り管）」に水がなくなるので、凍結を防ぐことができます。
◎不凍水抜栓／操作方法
■水抜き操作（凍結防止）
水抜き操作する前に、必ずホースを水栓金具（蛇口等）からはずします。
1.水抜きハンドルを水抜方向（右回り）に止まるまで回します。
空気を吸入しないと水は抜けません。
2.水栓金具（蛇口等）を開けます。（水が抜けます）
3.水抜きが終わったら、水栓金具を閉めます。
■通水操作
1.水抜きハンドルを通水方向（左回り）に止まるまで回します。
（通水状態になります）
※水栓金具（蛇口等）を操作してお使いください。
給水栓(3/4ネジ)とポリパイプ（２０）の接続はこちらの継手をご使用ください
給水栓(3/4ネジ)とポリパイプ（１３）の接続はこちらの継手をご使用ください
